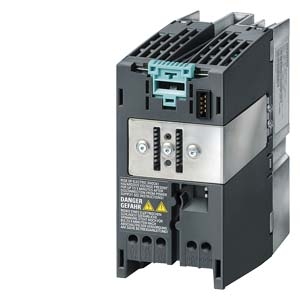

CPU315-2PN/DP，20臺變頻器G120 CU240B-2DP   V4.7，IM153-1從站組成DP通訊網絡，電腦通過PN連接CPU。現象是：通過博途調試向導能靜態檢測電機參數，但是CU上BF燈不亮，沒法DP通訊，所以通過PLC控制變頻器啟停不好用。變頻器RDY燈常綠，BF燈不亮，CPU上指示燈都正常。DP波特率設500k,CPU上SF和BF1燈正常，設1500kCPU上SF和BF1燈紅閃。

1.變頻器須先設定相對應的通訊參數，將DP通訊功能開啟

2.PLC需要設定相對應波特率

變頻器P15=7,P922選的352報文。整個組態DP網絡設置里面波特率是500K每秒。

開始第一個中繼器加在DP網絡的中間位置，DP線截斷，一頭接A1B1,另一頭接A2B2,沒有效果。因為DP線截斷了，這個中繼器沒法拆了就保留著。后來又加了另一個中繼器，CPU主站出來的DP線接A1B1,然后A2B2的DP線接20臺變頻器，A2`B2`的DP線接到第一個中繼器。線路距離長，干擾大。

一開始加的中繼器安裝位置不對，沒起作用，第二次換了個地方，在主站的輸出位置又加了一個，問題解決。可見，通訊的信號很弱呀。接上面博途V15通過CPU路由功能PN-DP無法上傳驅動G120組態，要先通過博途組態驅動G120,然后轉至在線才可以上傳。網站里面的TIA通過1500的路由功能訪問G120,也是先組態再上傳。
