G120的模擬輸入阻抗是多少？
信息來源：西門子中國 發布時間：2011-07-08 08:51:42 點擊次數：0
請參考以下詳細信息：
CU240S PN
CU240S PN-F
CU240S
CU240S DP
CU240S DP-F
6SL3244-0BA20-1FA0
6SL3244-0BA21-1FA0
6SL3244-0BA20-1BA0
6SL3244-0BA20-1PA0
6SL3244-0BA21-1PA0
單端輸入阻抗
差分輸入阻抗
電流信號模式
113 K*
180 K
120 歐姆
（模擬輸入常規連接到0V時的輸入阻抗）
（模擬輸入未連接0V時的輸入阻抗）
（切換到mA信號輸入）
CU240E
6SL3244-0BA10-0BA0
單端輸入阻抗
差分輸入阻抗
電流信號模式
110 K*
180 K
120歐姆
（模擬輸入常規連接到0V時的輸入阻抗）
（模擬輸入未連接0V時的輸入阻抗）
（切換到mA信號輸入）
*注：由于設計原因，存在偏置電壓，因此不能使用數字萬用表測量輸入阻抗。

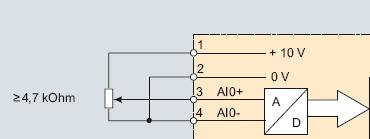

模擬輸入的常規接線
CU240S PN
CU240S PN-F
CU240S
CU240S DP
CU240S DP-F
6SL3244-0BA20-1FA0
6SL3244-0BA21-1FA0
6SL3244-0BA20-1BA0
6SL3244-0BA20-1PA0
6SL3244-0BA21-1PA0
單端輸入阻抗
差分輸入阻抗
電流信號模式
113 K*
180 K
120 歐姆
（模擬輸入常規連接到0V時的輸入阻抗）
（模擬輸入未連接0V時的輸入阻抗）
（切換到mA信號輸入）
CU240E
6SL3244-0BA10-0BA0
單端輸入阻抗
差分輸入阻抗
電流信號模式
110 K*
180 K
120歐姆
（模擬輸入常規連接到0V時的輸入阻抗）
（模擬輸入未連接0V時的輸入阻抗）
（切換到mA信號輸入）
*注：由于設計原因，存在偏置電壓，因此不能使用數字萬用表測量輸入阻抗。
模擬輸入的常規接線
