軟件編程S7-400壓力傳感器分享FC105PIWword

    在生活中經常會遇到一些新手提出關于模擬量怎樣轉換的問題。我們知道西門子系統庫有專門的塊可以直接使用，例如模擬量輸入轉換塊FC105。但是塊指令各個管腳的含義等不適很明白。有些即使看了幫助文件也不明白。這個時候其實我們完全不需要使用系統塊指令，自己編寫程序就可以實現。

我們都知道大多數傳感器輸出信號和其測量數值成比例關系，即直線關系。我們可以使用數學表達式表達：Y= k X+b  這里舉個最簡單的例子。有一個4線制液壓壓力傳感器，其量程也就是測量范圍是0-400bar ，輸出4-20ma電流信號。即 當傳感器檢測到液壓壓力為0bar，輸出4ma 電流信號，當傳感器檢測到液壓壓力為400bar，輸出20ma電流信號。4-20ma對應模擬量數值0--27648 。

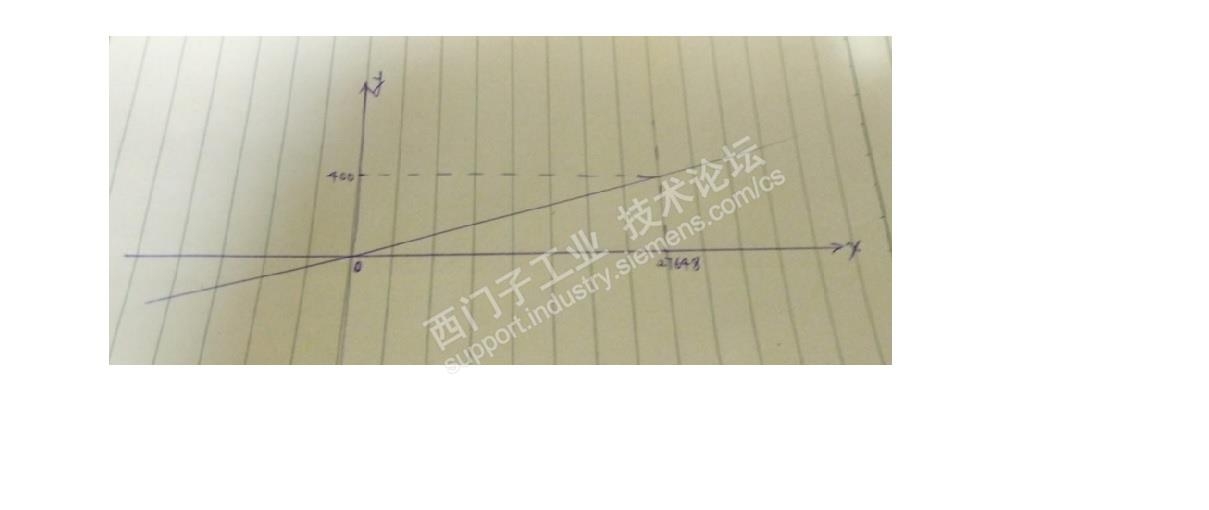

從上圖我們得知：b=0 ,k=400/27648 即 Y=400 X/27648 。由于有除法運算，為了提高運算結果精度，我們使用浮點數運算。根據數學表達式我們可以輕松得寫出程序。假設模擬量輸入地址是PIW 264，轉換結果保存在MD0中。程序如下：

 L PIW264  //把PIW264裝載到累加器1中低16位

    ITD          //整數轉換雙整數，結果保存在累加器1中

    DTR        //雙整數轉換浮點數，結果保存在累加器1中

  L 400.0      //把400.0 裝載到累加器1中，原累加器1中內容復制到累加器2中

    *R            //累加器2內容與累加器1內容相乘結果保存在累加器1中

  L  27648.0   //把27648.0裝載到累加器1中，原累加器1中內容復制到累加器2中

     /R             //  累加器2內容除以累加器1中內容，結果保存在累加器1中

  T MD0        //累加器1中內容傳送到MD0中。

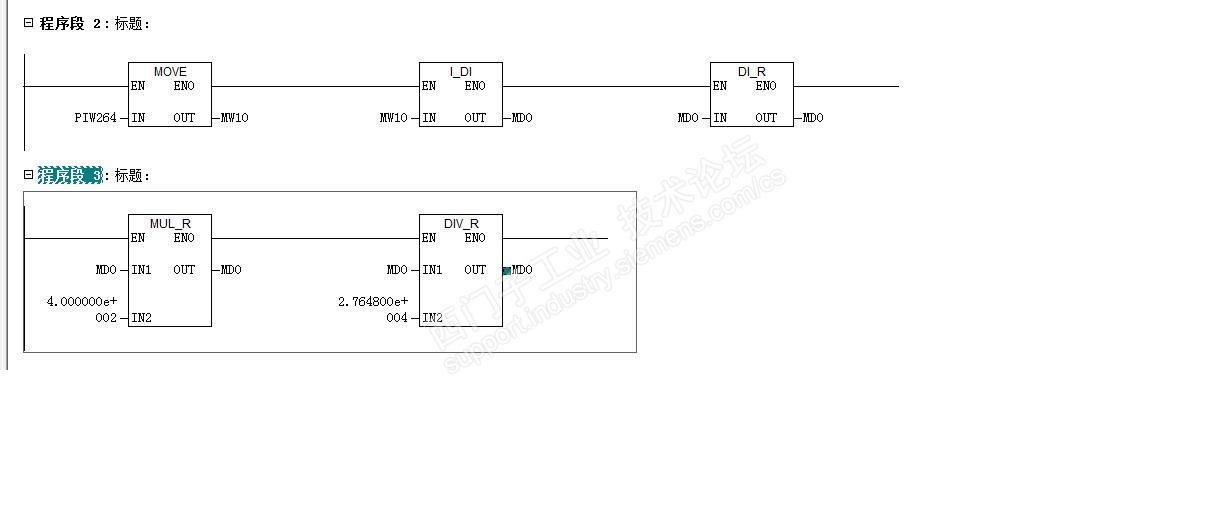

當然，我們也可以使用梯形圖指令實現同樣的功能。因為梯形圖中對數據類型有嚴格的要求，PIW 264 是WORD 數據類型，因此我們需要先將PIW 264賦值給整數類型變量MW10  。程序見下圖

當然，這個是最簡單的模擬量轉換。但是，只要我們明白了原理，再復雜的模擬量轉換，我們只要畫出圖形，寫出數學表達式，根據數學表達式就可以快速正確的編寫出程序。
